DAF CF450 8x4 TWIN-STEER / HIAB X-HIDUO 188E-5

Рік випуску: 2021

Пробіг : 68 120 км

Тип техніки: важкий бортовий вантажний автомобіль 8x4 Twin-Steer з краном-маніпулятором

Пробіг: 68 120 км за одометром

VIN / Serial Number: XLRADM410MG353449

Кран: HIAB X-HIDUO 188E-5

Рік випуску крана: 2021

Максимальна заявлена вантажопідйомність крана: 4 900 кг

Кількість секцій стріли: 7

Довжина бортової платформи: 8,2 м

Повна допустима маса (GVM): 34 т

Колісна формула: 8x4

Екологічний стандарт: Euro 6

AdBlue: так

ОПИС

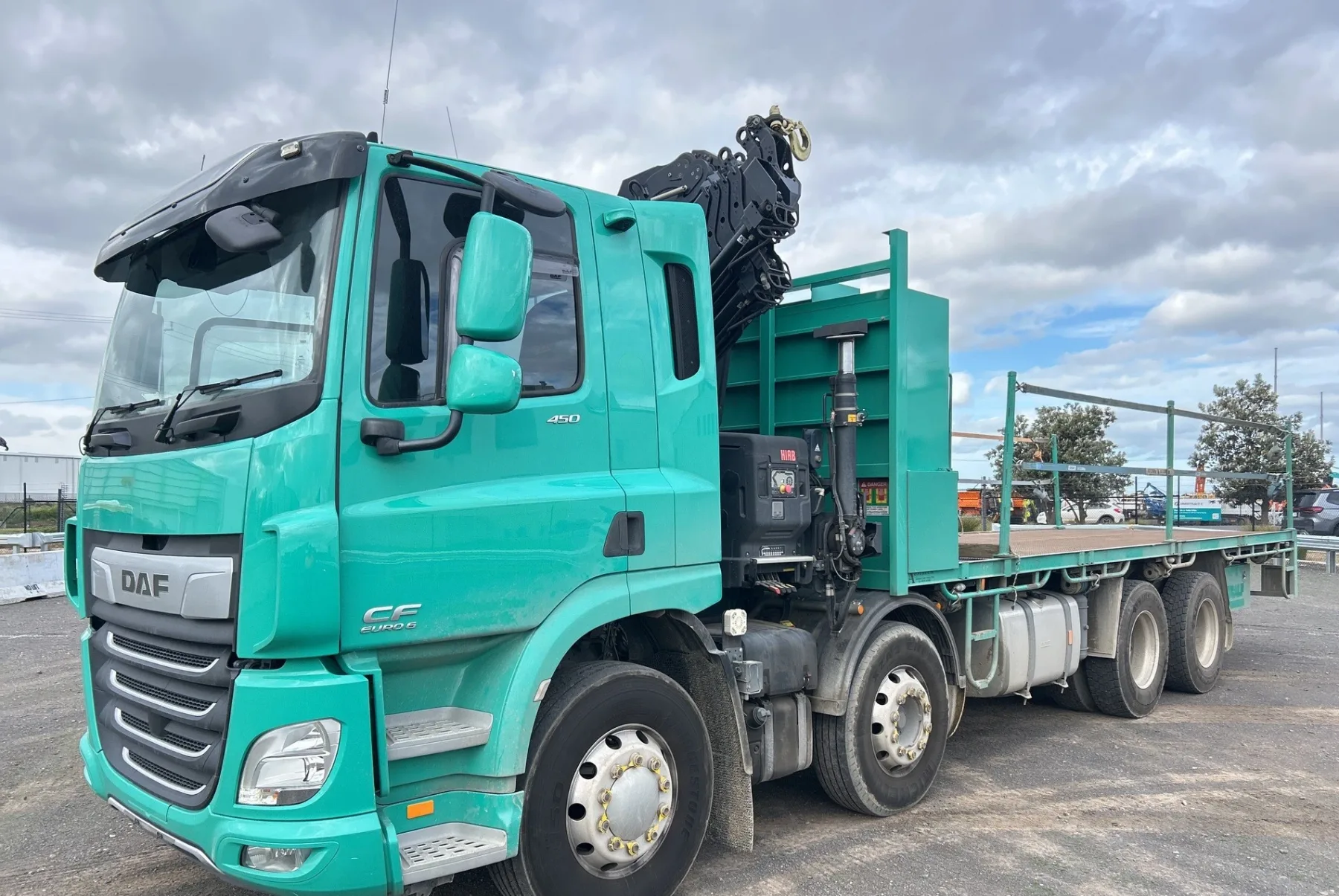

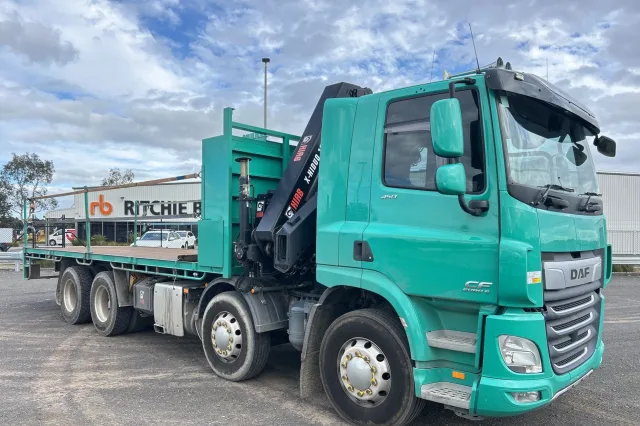

DAF CF450 8x4 Twin-Steer — важкий чотиривісний вантажний автомобіль із бортовою платформою та встановленим у передній частині шасі гідравлічним краном-маніпулятором HIAB X-HIDUO 188E-5

Конфігурація 8x4 Twin-Steer передбачає дві керовані передні осі та дві задні ведучі осі. Така конструкція дозволяє поєднати високу вантажопідйомність важкого шасі з покращеною маневровістю.

Автомобіль оснащений 6-циліндровим дизельним двигуном PACCAR MX-11 потужністю близько 450 к.с. / 330 кВт. Двигун працює спільно з автоматичною трансмісією та обладнаний системою очищення вихлопних газів SCR із використанням AdBlue.

Для приводу гідравлічної системи крана передбачений PTO (Power Take-Off).

Шасі оснащене пневматичною 8-балонною підвіскою, передньою підвіскою Load Sharing, моторним гальмом та важкою ходовою частиною, розрахованою на експлуатацію з високим навантаженням.

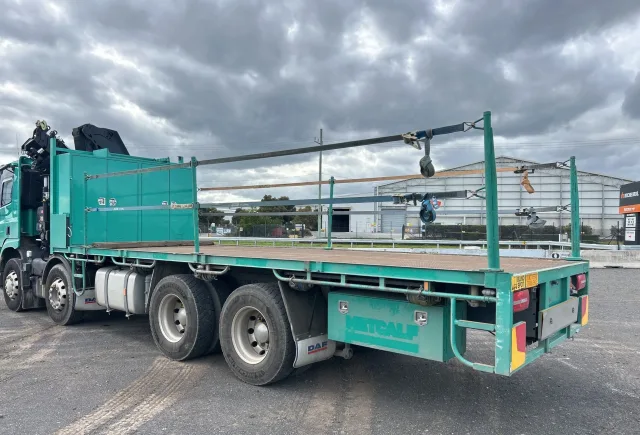

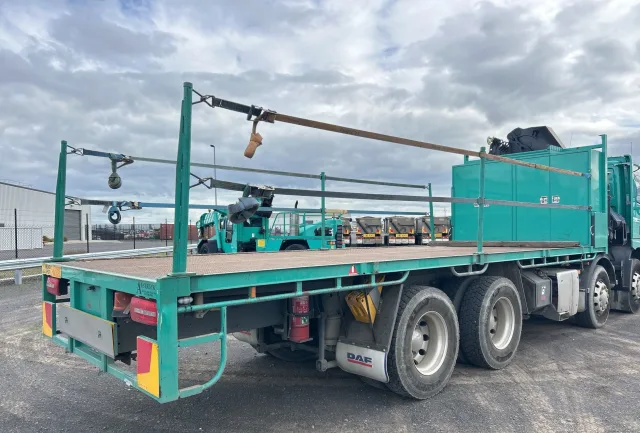

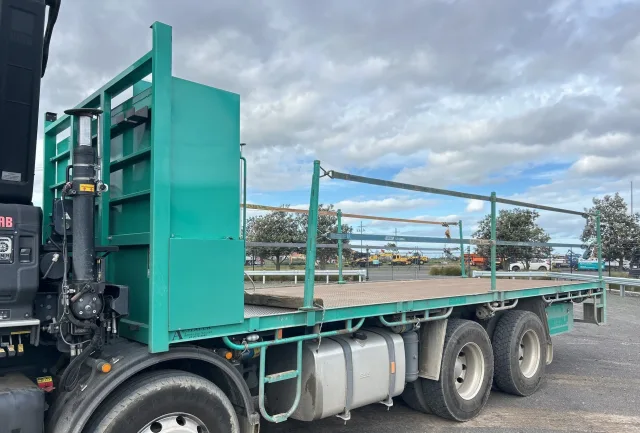

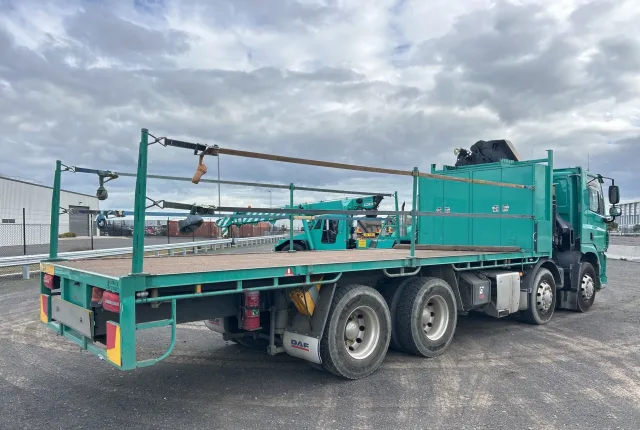

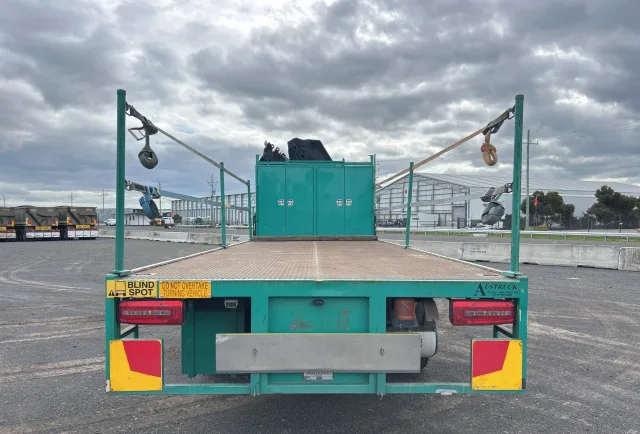

На автомобілі встановлена бортова платформа довжиною близько 8,2 м з контейнерними фіксаторами.

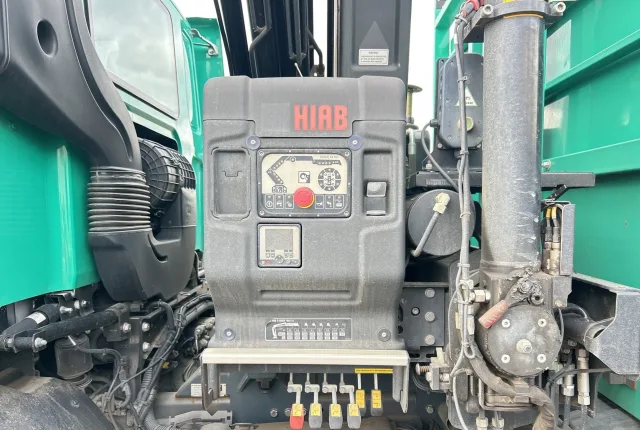

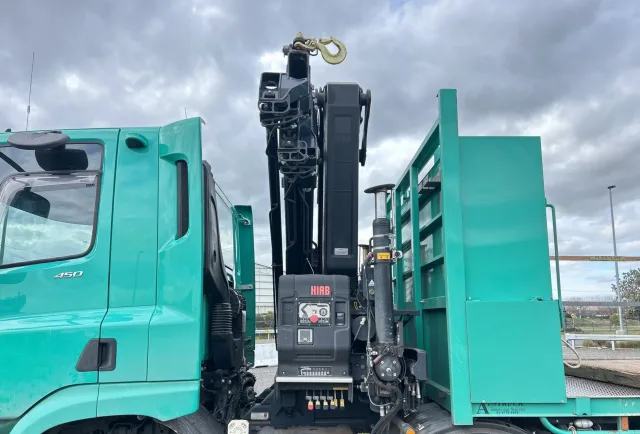

Перед кабіною змонтований кран-маніпулятор HIAB X-HIDUO 188E-5 із семисекційною гідравлічною стрілою та бездротовим дистанційним керуванням.

За технічними даними HIAB, виконання X-HIDUO 188E-5 має гідравлічний виліт стріли близько 15 м. Вантажопідйомність крана залежить від фактичного вильоту стріли та положення робочого обладнання.

Поєднання потужного шасі 8x4, довгої бортової платформи та крана-маніпулятора робить автомобіль універсальним транспортно-вантажним комплексом для будівельних, промислових, монтажних та логістичних робіт.

ДВИГУН

Виробник: PACCAR / DAF

Модель двигуна: MX-11

Тип двигуна: дизельний

Кількість циліндрів: 6

Розташування циліндрів: рядне

Робочий об’єм: близько 10 837 см³

Потужність: близько 450 к.с. / 330 кВт

Паливо: дизель

Система впорскування: електронна дизельна система високого тиску

Система охолодження: рідинна

Екологічний стандарт: Euro 6

Система очищення вихлопу: SCR

AdBlue: так

Двигун PACCAR MX-11 розрахований на експлуатацію важких вантажних автомобілів та забезпечує необхідну потужність для роботи автомобіля з високим навантаженням, включаючи привід гідравлічного крана через PTO.

ТРАНСМІСІЯ

Тип трансмісії: автоматична

Кількість осей: 4

Колісна формула: 8x4

Керовані осі: дві передні

Ведучі осі: дві задні

PTO: так

Моторне гальмо: так

ГІДРАВЛІЧНА СИСТЕМА КРАНА

Виробник: HIAB

Модель: X-HIDUO 188E-5

Тип: гідравлічний кран-маніпулятор

Кількість секцій стріли: 7

Максимальна заявлена вантажопідйомність: 4 900 кг

Максимальний гідравлічний виліт: близько 15,0 м

Привід: гідравлічний

Джерело приводу: PTO автомобіля

Керування: бездротовий дистанційний пульт

Кут повороту: близько 415°

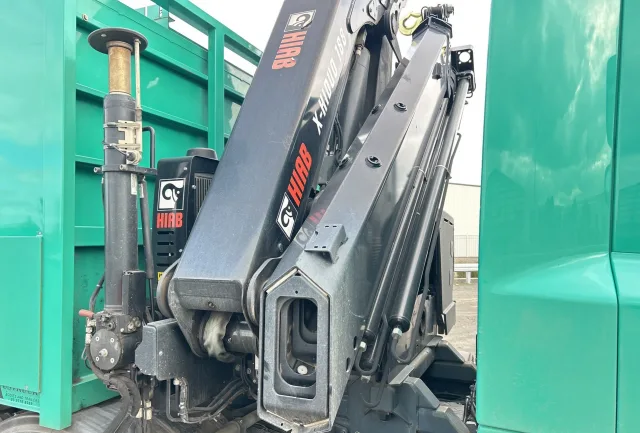

КРАН-МАНІПУЛЯТОР

Виробник: HIAB

Модель: X-HIDUO 188E-5

Рік: 2021

Тип: гідравлічний кран-маніпулятор

Клас: близько 18 тм

Максимальна заявлена вантажопідйомність: 4 900 кг

Кількість секцій: 7

Максимальний гідравлічний виліт: близько 15,0 м

Кут повороту: близько 415°

Керування: бездротовий дистанційний пульт

Монтаж: перед бортовою платформою / за кабіною

Привід: від гідравлічної системи через PTO

ВАНТАЖНІ ХАРАКТЕРИСТИКИ КРАНА

Вантажопідйомність HIAB X-HIDUO 188E-5 залежить від фактичного вильоту стріли.

Орієнтовні заводські значення для відповідної конфігурації:

При вильоті близько 3,2 м — до 4 900 кг

При вильоті близько 4,9 м — вантажопідйомність зменшується

При вильоті близько 6,7 м — вантажопідйомність зменшується

При вильоті близько 8,7 м — вантажопідйомність зменшується

При вильоті близько 10,7 м — вантажопідйомність зменшується

При вильоті близько 12,8 м — вантажопідйомність зменшується

При максимальному вильоті близько 15,0 м — вантажопідйомність є значно меншою за максимальні 4 900 кг

БОРТОВА ПЛАТФОРМА

Тип: бортова вантажна платформа

Довжина: близько 8,2 м

Контейнерні фіксатори: так

ШАСІ ТА ХОДОВА ЧАСТИНА

Тип шасі: важке вантажне

Колісна формула: 8x4

Конфігурація: Twin-Steer

Кількість осей: 4

Керовані осі: дві передні

Ведучі осі: дві задні

Колісна база: 4 950 мм

Підвіска: пневматична

Кількість пневмобалонів: 8

Передня підвіска: Load Sharing

ПІДВІСКА

Тип: пневматична

Кількість пневмобалонів: 8

Передня підвіска: Load Sharing

ШИНИ

Передні шини: 295/80 R22.5

Задні шини: 11 R22.5

ГАЛЬМІВНА СИСТЕМА

Тип: пневматична гальмівна система

КАБІНА ТА РОБОЧЕ МІСЦЕ

Тип: кабіна DAF CF

Трансмісія: автоматична

Керовані осі: дві передні

Приладова панель: електронна

Система керування: штатні органи керування DAF

ЕЛЕКТРОНІКА ТА СИСТЕМИ

Електронна система керування двигуном

Система SCR

Система AdBlue

Автоматична трансмісія

Моторне гальмо

PTO

Пневматична підвіска

Система Load Sharing

Бездротове дистанційне керування HIAB

Штатні електронні системи DAF

ДОДАТКОВЕ ОБЛАДНАННЯ

Кран-маніпулятор HIAB X-HIDUO 188E-5

Семисекційна гідравлічна стріла

Бездротовий дистанційний пульт

PTO

Бортова платформа довжиною близько 8,2 м

Контейнерні фіксатори

Пневматична 8-балонна підвіска

Передня підвіска Load Sharing

Моторне гальмо

Автоматична трансмісія

Двигун потужністю близько 450 к.с.

Система AdBlue

ГАБАРИТИ ТА МАСА

Колісна база: 4 950 мм

Довжина платформи: близько 8 200 мм

Повна допустима маса (GVM): 34 000 кг

Колісна формула: 8x4
