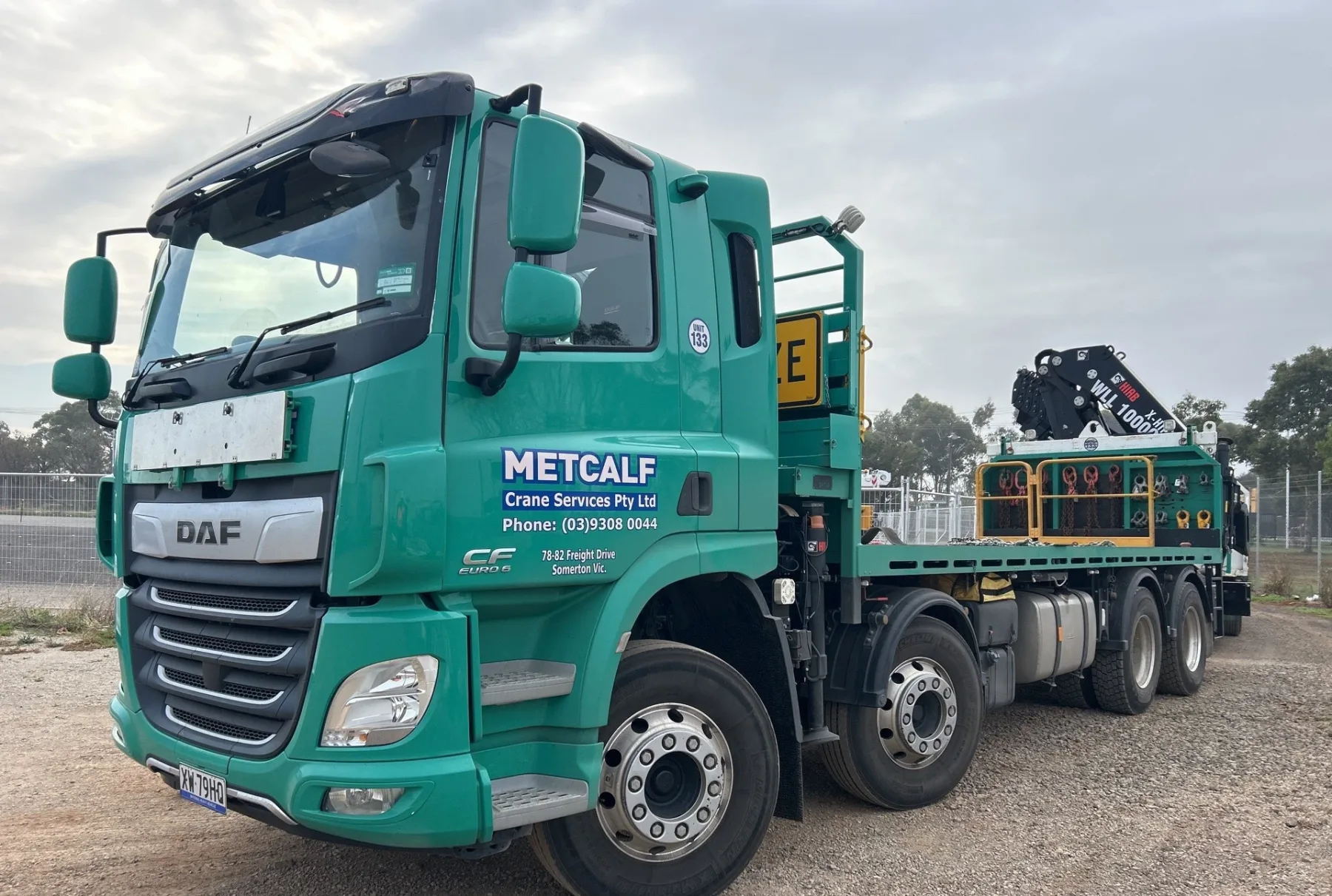

DAF CF450 8x4 TWIN-STEER / HIAB X-HIPRO 362

Рік випуску: 2023

Тип техніки: важкий чотиривісний бортовий вантажний автомобіль 8x4 Twin-Steer із краном-маніпулятором

Пробіг: 68 599 км за одометром

VIN / Serial Number: XLRADM410NG39**94

Кран: HIAB X-HIPRO 362

Тип крана: гідравлічний кран-маніпулятор із шарнірно-складною стрілою

Клас крана: 33,5 тм

Кількість секцій стріли: 5

Гідравлічний виліт стріли: близько 10,3 м

Максимальний ручний виліт: до 17,4 м

Максимальний заявлений момент: близько 321,3 кН·м / 32,7 тм

Довжина бортової платформи: близько 6 900 мм

Ширина бортової платформи: стандартна для комплектації

Повна допустима маса (GVM): 34 т

Колісна формула: 8x4

Конфігурація: Twin-Steer

Колісна база: 6 400 мм

Підвіска: пневматична, 8-подушкова

Передня підвіска: Load Sharing

Коробка передач: автоматизована

Двигун: PACCAR MX-11

Потужність: 450 к.с. / 330 кВт

Робочий об’єм двигуна: 10,8 л

PTO: так

Блокування диференціала: так

Моторне гальмо: так

Передні шини: 295/80 R22.5

Задні шини: 11 R22.5

Контейнерні фіксатори: так

Зчіпний пристрій: Pintle Hitch

Дистанційне керування краном: бездротове

Екологічний стандарт: Euro 6

ОПИС

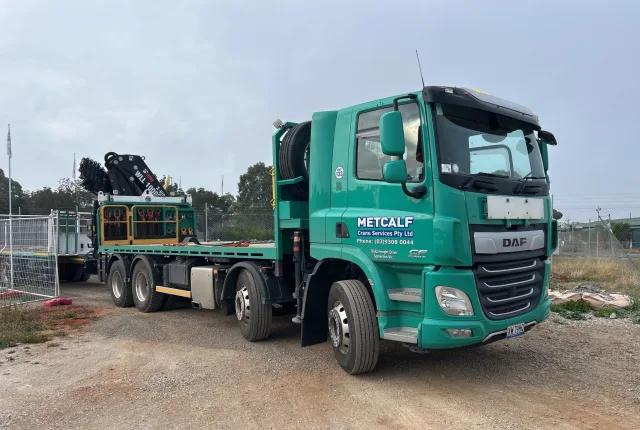

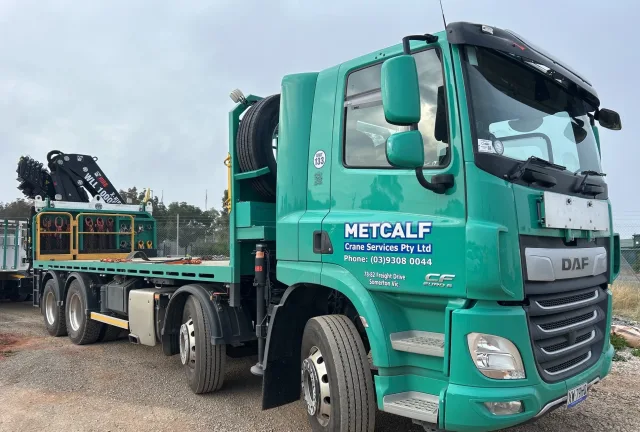

DAF CF450 8x4 Twin-Steer — важкий чотиривісний вантажний автомобіль із бортовою платформою та встановленим гідравлічним краном-маніпулятором HIAB X-HIPRO 362.

Автомобіль виконаний у конфігурації 8x4 Twin-Steer із двома керованими передніми осями та двома задніми ведучими осями. Така схема забезпечує високу вантажопідйомність шасі, покращену маневровість та ефективний розподіл навантаження між передніми осями.

Шасі має колісну базу 6 400 мм та оснащене пневматичною 8-подушковою підвіскою із системою розподілу навантаження між передніми осями Load Sharing.

Повна допустима маса автомобіля становить 34 000 кг.

Автомобіль обладнаний 6-циліндровим дизельним двигуном PACCAR MX-11 потужністю 450 к.с. / 330 кВт та робочим об'ємом близько 10,8 л. Двигун відповідає сучасному екологічному стандарту Euro 6 та працює із системою очищення вихлопних газів.

Силовий агрегат працює в парі з автоматизованою трансмісією, а для важких умов експлуатації передбачені блокування диференціала та моторне гальмо.

Основним робочим обладнанням автомобіля є кран-маніпулятор HIAB X-HIPRO 362 із системою дистанційного керування HiPro.

HIAB X-HIPRO 362 належить до важкого класу кранів-маніпуляторів і має максимальний вантажний момент близько 321,3 кН·м, що відповідає приблизно 32,7 тм. Заводська документація HIAB відносить модель до важкого сегмента з вантажопідйомністю класу близько 33,5 тм. HHiab+1

Для конкретної версії X-HIPRO 362 EP-3 гідравлічний виліт становить близько 10,3 м. У заводській специфікації також наведено ручне подовження до приблизно 17,4 м. HHiab+1

Кран обладнаний п'ятисекційною системою стріли та призначений для навантаження і розвантаження важких будівельних матеріалів, обладнання, конструкцій, контейнерів та інших вантажів.

Керування краном здійснюється за допомогою бездротового дистанційного пульта, що дозволяє оператору контролювати робочий процес із зручного положення біля вантажу.

Бортова платформа має довжину близько 6,9 м та обладнана контейнерними фіксаторами. Це дозволяє використовувати автомобіль як для перевезення звичайних вантажів, так і для транспортування відповідних контейнерів.

Автомобіль також обладнаний зчіпним пристроєм Pintle Hitch, що розширює можливості його використання з причіпним обладнанням.

ДВИГУН

Виробник: PACCAR / DAF

Модель двигуна: MX-11

Тип двигуна: дизельний

Кількість циліндрів: 6

Розташування циліндрів: рядне

Робочий об’єм: близько 10 800 см³

Номінальна потужність: 450 к.с. / 330 кВт

Паливо: дизель

Система охолодження: рідинна

Екологічний стандарт: Euro 6

Система очищення вихлопних газів: SCR

Реагент: AdBlue

Турбонаддув: так

Проміжне охолодження повітря: інтеркулер

PACCAR MX-11 є 6-циліндровим рядним дизельним двигуном робочим об'ємом близько 10,8 л. Версія потужністю 330 кВт відповідає заявленим для DAF CF450 450 к.с. DDAF Drivers+1

ТУРБОКОМПРЕСОР І СИСТЕМА ВПУСКУ

Тип двигуна: турбодизель

Турбонаддув: так

Інтеркулер: так

Система впорскування: електронна високого тиску

Система керування двигуном: електронна

ТРАНСМІСІЯ

Тип: автоматизована механічна

Керування: електронне

Колісна формула: 8x4

Кількість осей: 4

Керовані осі: дві передні

Ведучі осі: дві задні

Блокування диференціала: так

PTO: так

Моторне гальмо: так

ГІДРАВЛІЧНА СИСТЕМА КРАНА

Виробник: HIAB

Модель: X-HIPRO 362

Система керування: HiPro

Тип: гідравлічний кран-маніпулятор

Клас вантажного моменту: близько 33,5 тм

Максимальний вантажний момент для EP-3: близько 321,3 кН·м

Гідравлічний виліт EP-3: близько 10,3 м

Ручний виліт: до близько 17,4 м

Кут повороту: 420°

Робочий тиск: близько 350 бар

Рекомендований потік оливи: приблизно 100–140 л/хв

Привід: гідравлічний

Джерело потужності: PTO автомобіля

Керування: дистанційне

Система стабілізації: так

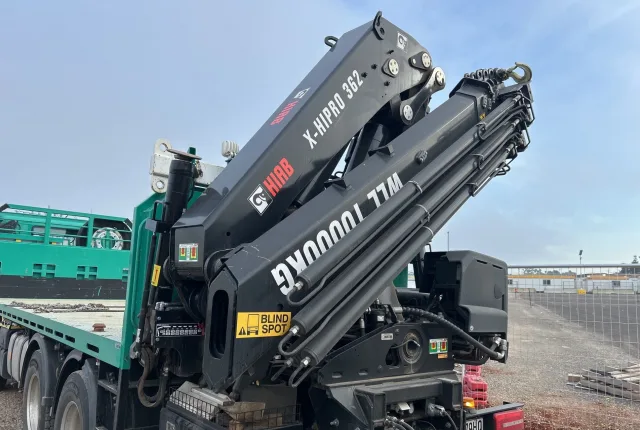

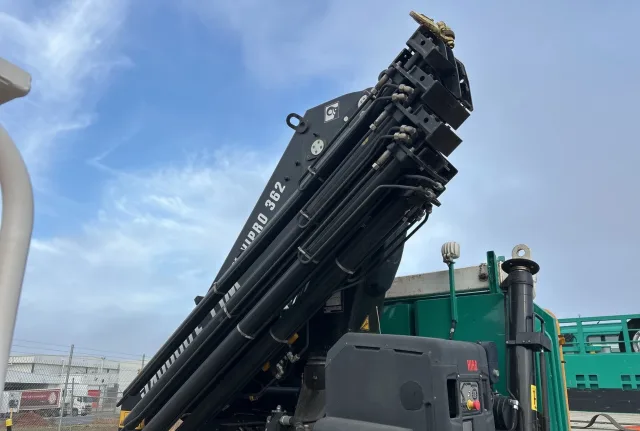

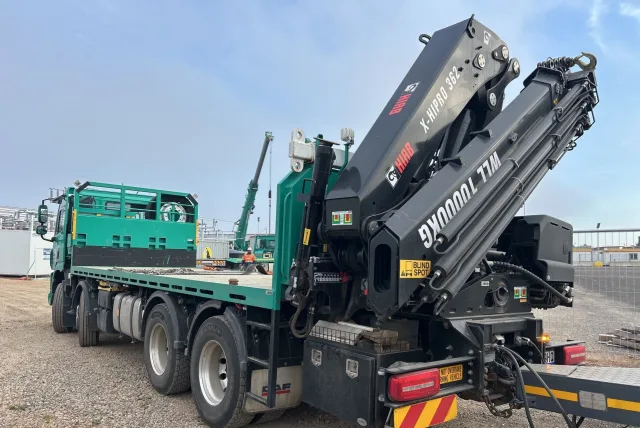

КРАН-МАНІПУЛЯТОР

Виробник: HIAB

Модель: X-HIPRO 362

Система керування: HiPro

Тип: шарнірно-складний гідравлічний кран

Клас: важкий

Вантажний момент: близько 321,3 кН·м для EP-3

Максимальний клас вантажного моменту серії: близько 33,5 тм

Кількість основних гідравлічних секцій: 3 для EP-3

Гідравлічний виліт: близько 10,3 м

Ручний виліт: до близько 17,4 м

Кут повороту: 420°

Дистанційне керування: так

Система HiPro: так

PTO: так

HIAB X-HIPRO 362 є важким краном-маніпулятором, розрахованим на роботу з великогабаритними та важкими вантажами.

Виробник позиціонує X-HIPRO 362 як важкий кран із вантажним моментом у класі близько 33,5 тм та дистанційним керуванням HiPro. HHiab+1

Для версії EP-3 заводські дані передбачають гідравлічне висування до 10,3 м. У разі використання ручного подовження максимальний виліт може становити близько 17,4 м. HHiab+1

Кран може використовуватися для роботи з будівельними матеріалами, палетами, металоконструкціями, обладнанням, контейнерами та іншими вантажами відповідно до вантажної діаграми.

ВАНТАЖНІ ХАРАКТЕРИСТИКИ КРАНА

Модель: HIAB X-HIPRO 362

Версія: EP-3

Максимальний вантажний момент: близько 321,3 кН·м

Еквівалент: близько 32,7 тм

Клас серії: близько 33,5 тм

Гідравлічний виліт: близько 10,3 м

Максимальний ручний виліт: близько 17,4 м

Кут повороту: 420°

Для версії X-HIPRO 362 EP-3 заводська вантажна діаграма передбачає орієнтовні значення:

На вильоті близько 3,2 м: до 10 000 кг

На вильоті близько 4,3 м: близько 7 700 кг

На вильоті близько 6,0 м: близько 5 400 кг

На вильоті близько 8,0 м: близько 4 050 кг

На вильоті близько 10,2 м: близько 3 150 кг

ОПОРНА СИСТЕМА КРАНА

Тип: гідравлічні стабілізатори

Конструкція: висувні опори

Привід: гідравлічний

Призначення: стабілізація автомобіля під час роботи крана

ДИСТАНЦІЙНЕ КЕРУВАННЯ

Тип: бездротове

Система: HIAB HiPro

Тип керування: дистанційне

Функції: керування основними рухами крана та робочими операціями

БОРТОВА ПЛАТФОРМА

Тип: бортова вантажна платформа

Довжина: близько 6 900 мм

Ширина: залежить від конкретної кузовної комплектації

Контейнерні фіксатори: так

Зчіпний пристрій: Pintle Hitch

ШАСІ ТА ХОДОВА ЧАСТИНА

Марка: DAF

Модель: CF450

Колісна формула: 8x4

Конфігурація: Twin-Steer

Кількість осей: 4

Керовані осі: дві передні

Ведучі осі: дві задні

Колісна база: 6 400 мм

Повна допустима маса: 34 000 кг

Підвіска: пневматична

Кількість пневматичних подушок: 8

Система розподілу навантаження: Load Sharing

Блокування диференціала: так

Конфігурація 8x4 Twin-Steer поєднує чотири осі з двома керованими передніми осями та двома ведучими задніми осями.

ПІДВІСКА

Тип: пневматична

Кількість пневматичних подушок: 8

Передня частина: Load Sharing

Конфігурація: 8x4 Twin-Steer

ШИНИ

Передні шини: 295/80 R22.5

Задні шини: 11 R22.5

Тип: вантажні пневматичні

Розмір 295/80 R22.5 використовується на передніх керованих осях, а 11 R22.5 — на задніх ведучих осях.

ГАЛЬМІВНА СИСТЕМА

Тип: пневматична

Робочі гальма: працездатні

Допоміжне гальмування: моторне гальмо

ГАБАРИТИ ТА МАСА

Колісна база: 6 400 мм

Довжина бортової платформи: близько 6 900 мм

Повна допустима маса (GVM): 34 000 кг

Колісна формула: 8x4

Конфігурація: Twin-Steer

КОРИСНА ВАНТАЖОПІДЙОМНІСТЬ

Максимальна повна маса: 34 000 кг

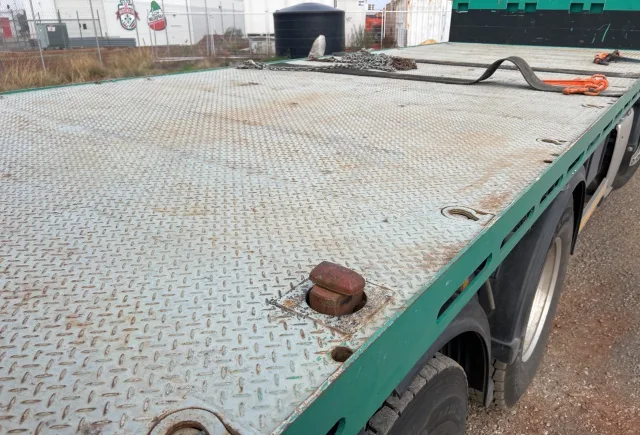

КОНТЕЙНЕРНА СИСТЕМА

Контейнерні фіксатори: так

Тип: штатні кріплення для сумісних контейнерів

Розташування: бортова платформа

ЗЧІПНИЙ ПРИСТРІЙ

Тип: Pintle Hitch

Призначення: робота з причіпним обладнанням

PTO

Наявність: так

Призначення: привід гідравлічної системи крана

Тип: відбір потужності від трансмісії

PTO передає потужність від силового агрегату через трансмісію на гідравлічний насос крана.

Гідравлічна система забезпечує роботу стріли, телескопічних секцій, поворотного механізму та стабілізаторів.

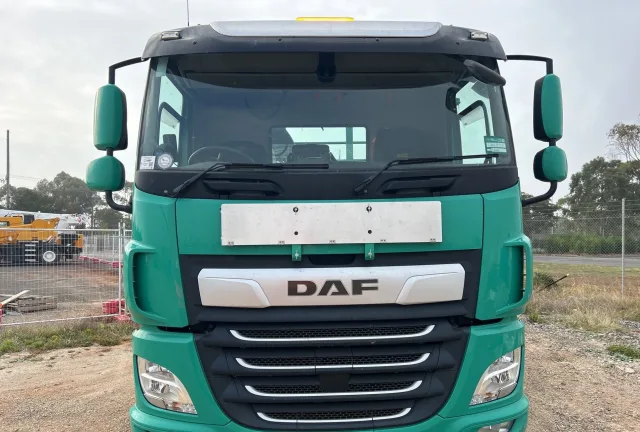

КАБІНА ТА РОБОЧЕ МІСЦЕ

Тип: кабіна DAF CF

Категорія: важкий вантажний автомобіль

Конфігурація: шасі під спеціальне обладнання

Система керування: ліворуч/праворуч залежно від конкретної комплектації

Кліматична система: штатна

Панель приладів: електронна

Крісло водія: пневматичне, залежно від комплектації

Системи допомоги водієві: залежно від комплектації

Кабіна DAF CF розрахована на експлуатацію важкого вантажного автомобіля та забезпечує необхідний рівень ергономіки для тривалих транспортних операцій.

Автомобіль обладнаний штатними системами керування двигуном, трансмісією, гальмівною системою та допоміжним обладнанням.

ЕЛЕКТРОНІКА ТА СИСТЕМИ

Електронна система керування двигуном

Euro 6

SCR / AdBlue

PTO

Електронне керування трансмісією

Моторне гальмо

Блокування диференціала

Пневматична підвіска

Load Sharing

Дистанційне керування HIAB HiPro

ADC — Automatic Duty Control

ASC — Automatic Speed Control

LSS-V — Load Stability System Vertical

Система контролю робочих параметрів крана

Платформа HIAB X-HIPRO 362 передбачає сучасну систему HiPro з дистанційним керуванням та електронними функціями оптимізації роботи крана. HHiab+1

ADC автоматично адаптує робочий режим крана до навантаження, ASC регулює швидкість рухів залежно від робочого навантаження, а LSS-V контролює стабільність під час вертикальних переміщень. HHiab

ЕКОЛОГІЧНА СИСТЕМА

Екологічний стандарт: Euro 6

Тип палива: дизель

Система SCR: так

AdBlue: так

Система очищення вихлопних газів: так

Двигун PACCAR MX-11 у конфігурації 450 к.с. відповідає стандартам Euro 6 та використовує систему селективної каталітичної нейтралізації SCR з реагентом AdBlue.

ЕКСПЛУАТАЦІЙНІ МОЖЛИВОСТІ

DAF CF450 8x4 Twin-Steer з HIAB X-HIPRO 362 призначений для:

* перевезення будівельних матеріалів;

* транспортування металоконструкцій;

* перевезення обладнання;

* транспортування палет;

* транспортування контейнерів;

* навантаження та розвантаження будівельних матеріалів;

* монтажних робіт;

* роботи з великогабаритними вантажами;

* роботи з важким обладнанням;

* доставки вантажів на будівельні майданчики;

* самостійного завантаження та розвантаження;

* роботи в промисловому секторі;

* роботи в дорожньому будівництві;

* роботи в комунальному господарстві;

* монтажу металоконструкцій;

* транспортування та встановлення обладнання;

* роботи з контейнерами;

* використання з відповідним причіпним обладнанням.

Поєднання чотиривісного шасі 8x4, двох керованих передніх осей, пневматичної підвіски, повної допустимої маси 34 т та важкого крана HIAB X-HIPRO 362 робить автомобіль універсальною машиною для транспортно-вантажних і монтажних робіт.

ІДЕНТИФІКАЦІЯ

Марка: DAF

Модель: CF450

Рік випуску: 2023

VIN / Serial Number: XLRADM410NG39**94

Тип: важкий бортовий вантажний автомобіль із краном-маніпулятором

Категорія: 4-вісний вантажний автомобіль 8x4 Twin-Steer

Колісна формула: 8x4

Кількість осей: 4

Керовані осі: 2 передні

Ведучі осі: 2 задні

Двигун: PACCAR MX-11

Тип двигуна: дизельний

Кількість циліндрів: 6

Робочий об'єм: близько 10,8 л

Потужність: 450 к.с. / 330 кВт

Екологічний стандарт: Euro 6

Паливо: дизель

AdBlue: так

Трансмісія: автоматизована

PTO: так

Блокування диференціала: так

Моторне гальмо: так

Підвіска: пневматична

Кількість пневматичних подушок: 8

Система Load Sharing: так

Колісна база: 6 400 мм

Передні шини: 295/80 R22.5

Задні шини: 11 R22.5

Повна допустима маса: 34 000 кг

Бортова платформа: близько 6,9 м

Контейнерні фіксатори: так

Зчіпний пристрій: Pintle Hitch

Пробіг: 68 599 км

Кран: HIAB X-HIPRO 362

Система крана: HiPro

Тип крана: шарнірно-складний гідравлічний

Версія: EP-3

Клас вантажного моменту: близько 33,5 тм

Максимальний вантажний момент: близько 321,3 кН·м

Гідравлічний виліт: близько 10,3 м

Максимальний ручний виліт: близько 17,4 м

Кут повороту: 420°

Дистанційне керування: бездротове

Система стабілізації: так

ADC: так

ASC: так

LSS-V: так

Гідравлічна система: працездатна

Трансмісія: працездатна

Гальмівна система: працездатна

Привід: працездатний

Технічний стан: справний

Готовність до експлуатації: так
